米子川第一発電所の施工状況

2018.7.10

2018年7月10日現在の施工状況です。

1.工場検査前打合

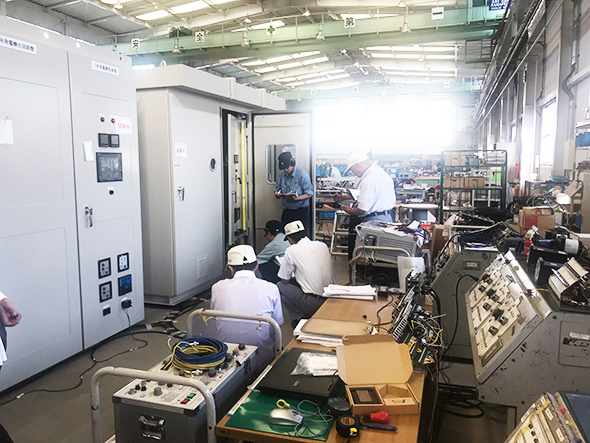

2.高圧盤保護継電器試験

3.高圧盤保護継電器試験

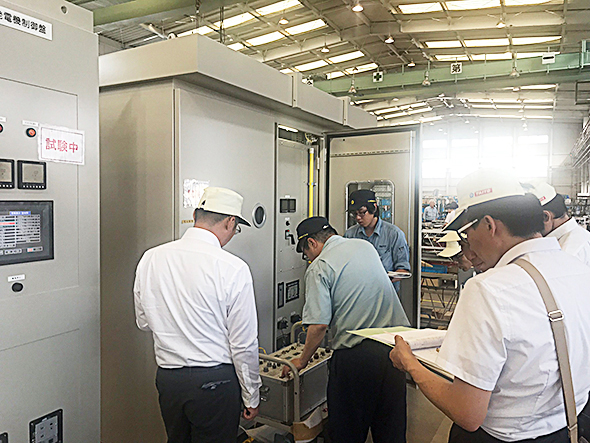

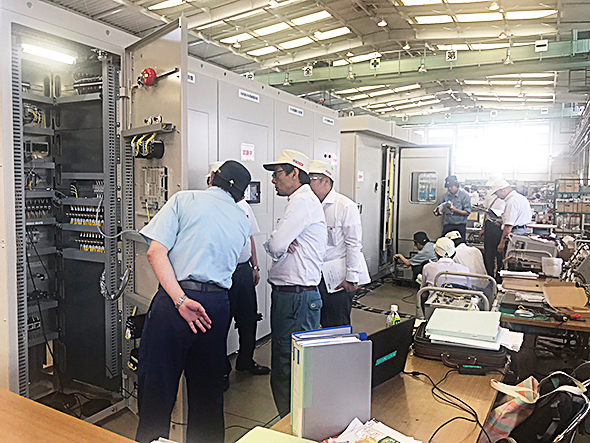

4.制御盤動作確認

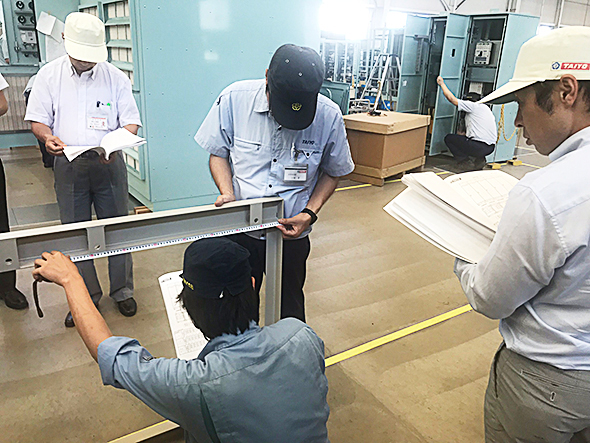

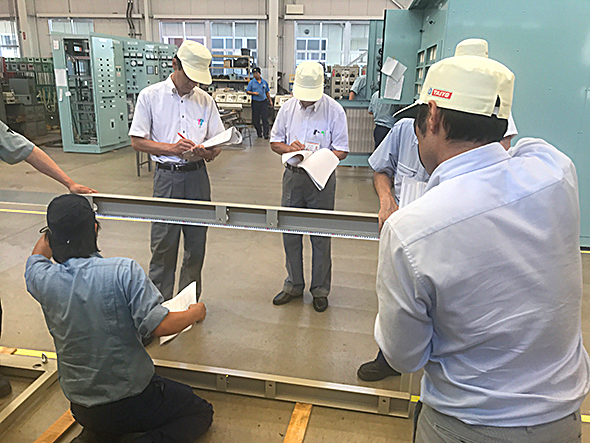

5.ﾁｬﾝﾈﾙﾍﾞｰｽ寸法確認

6.ﾁｬﾝﾈﾙﾍﾞｰｽ寸法確認

2018.6.25

2018年6月22日現在の施工状況です。

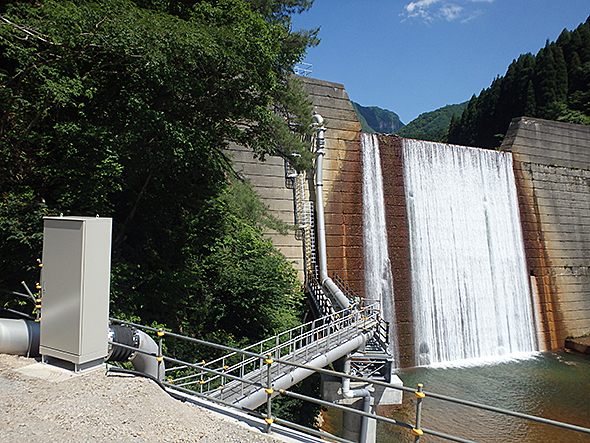

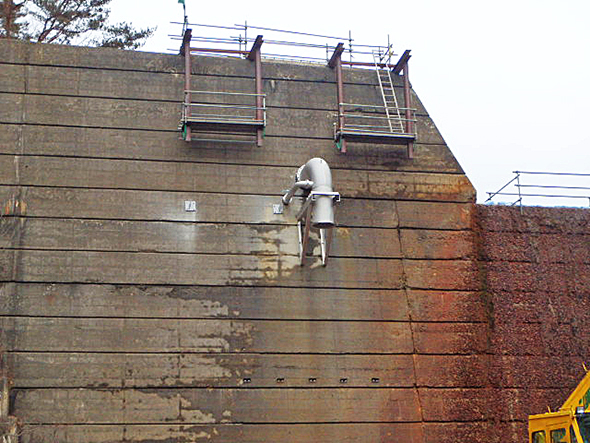

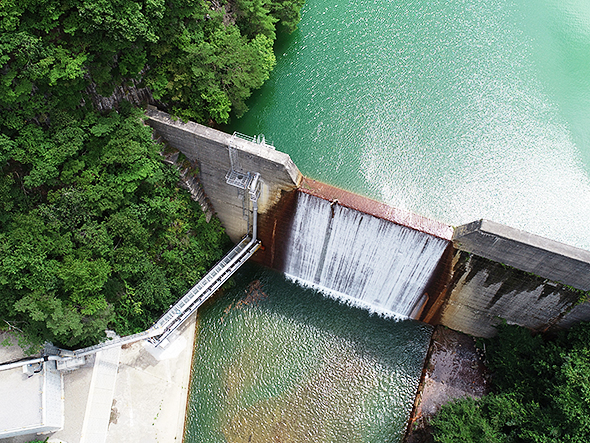

1.取水口SUS配管全景

2.取水部SUS配管と計装中継盤の状況

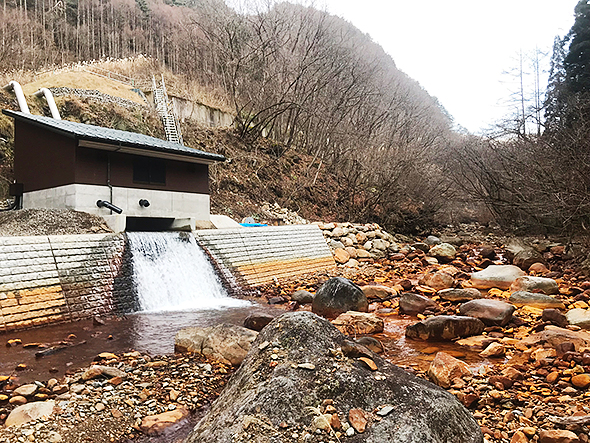

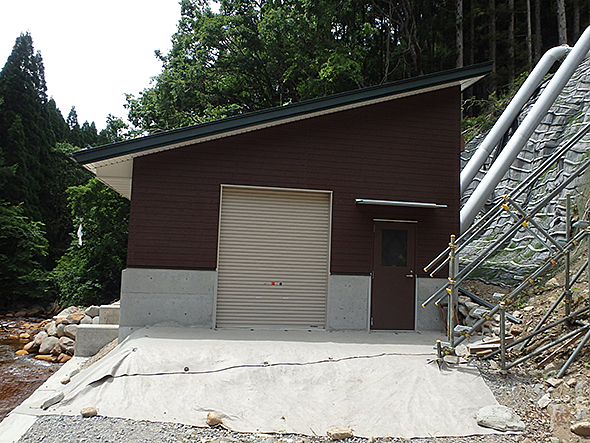

3.発電所出入口側

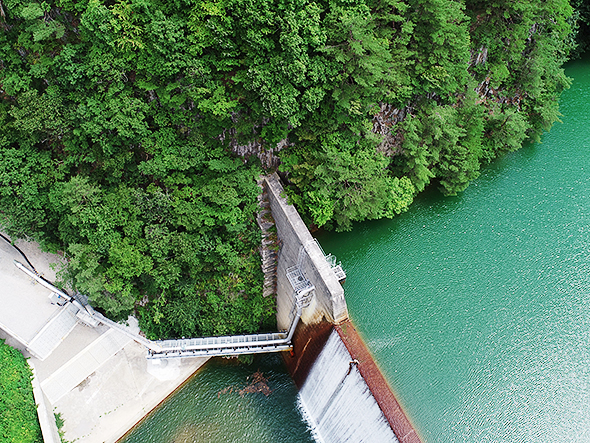

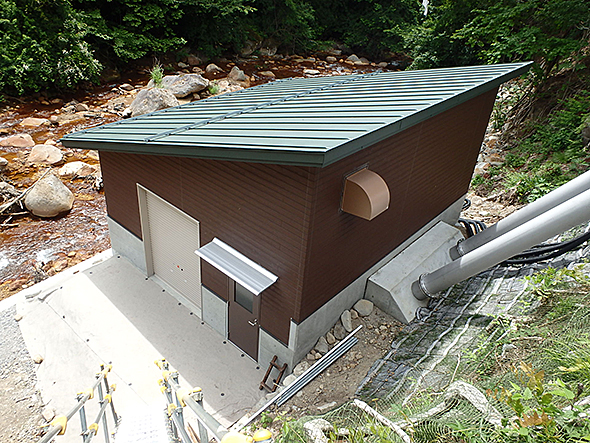

4.発電所上部

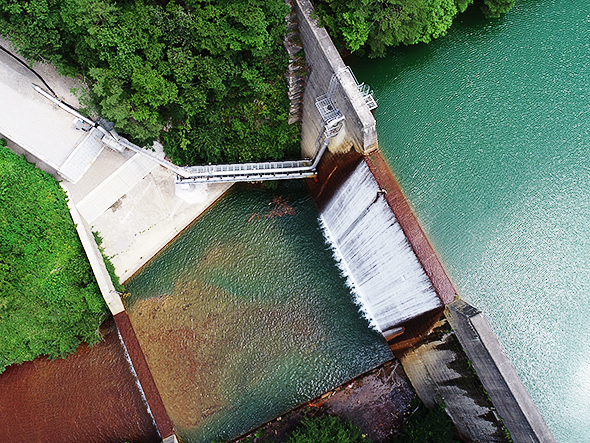

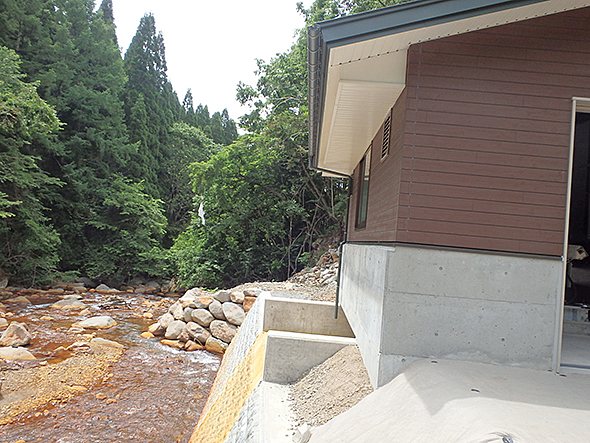

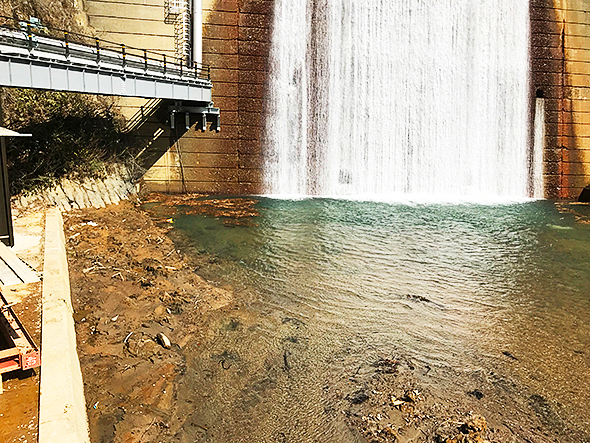

5.発電所放水部分

2018.4.17

2018年4月16日現在の施工状況です。

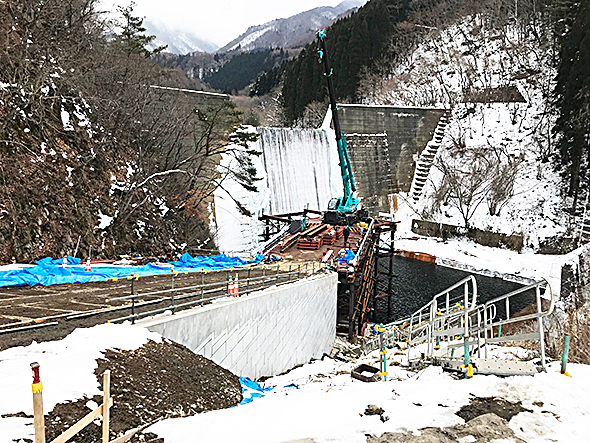

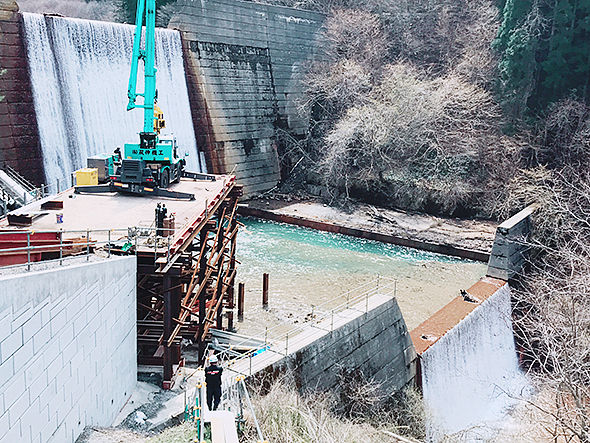

1.仮設構台撤去状況

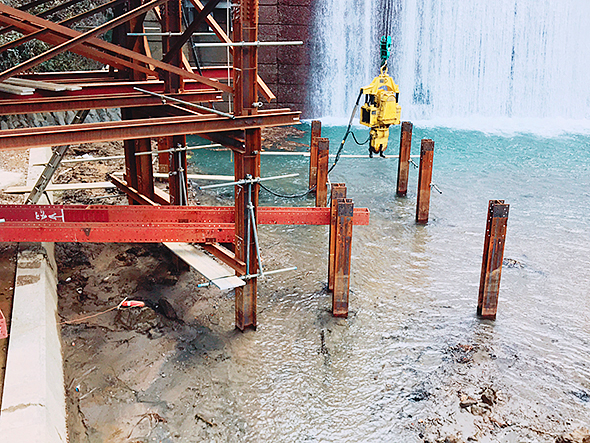

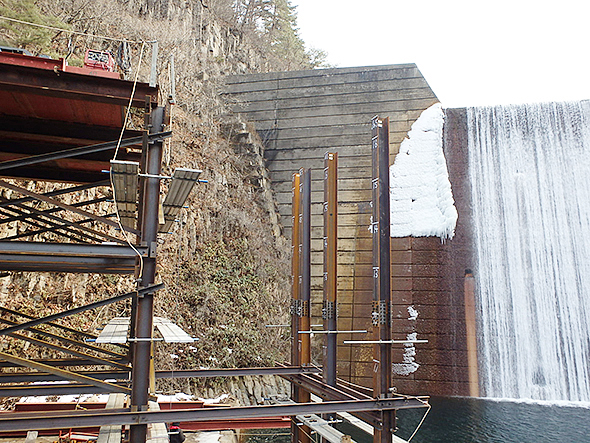

2.河川内仮設構台用柱撤去状況

3.河川内仮設構台用柱撤去状況

4.河川内仮設構台撤去完了

5.仮設構台撤去状況

6.橋脚部分排砂管配管状況

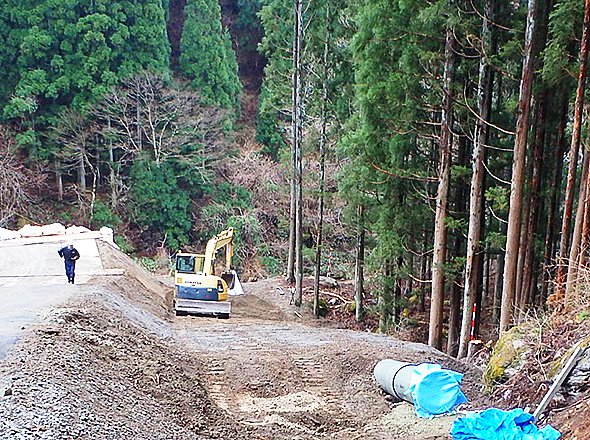

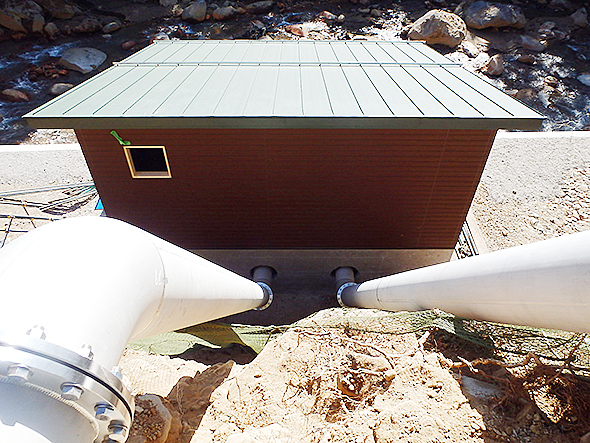

7.FRPM管配管状況発電所上部

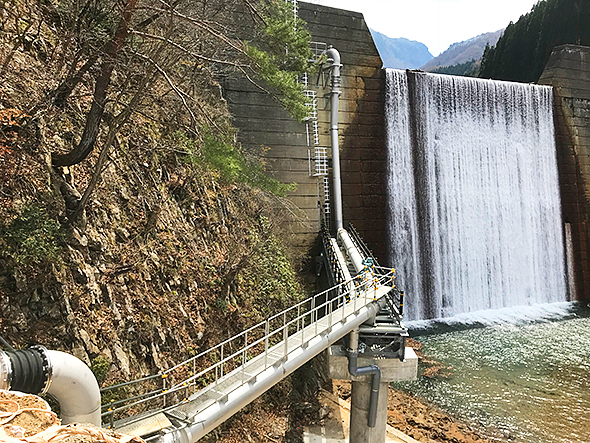

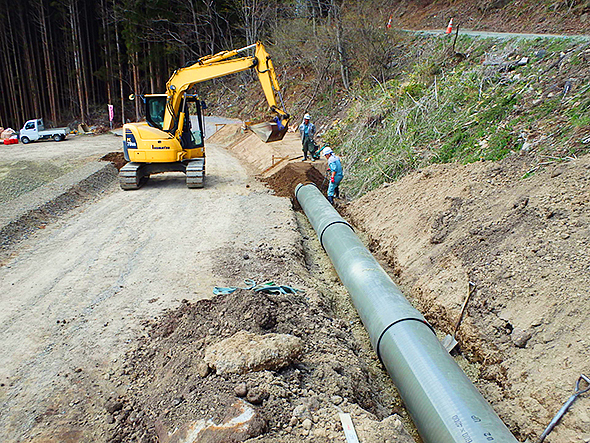

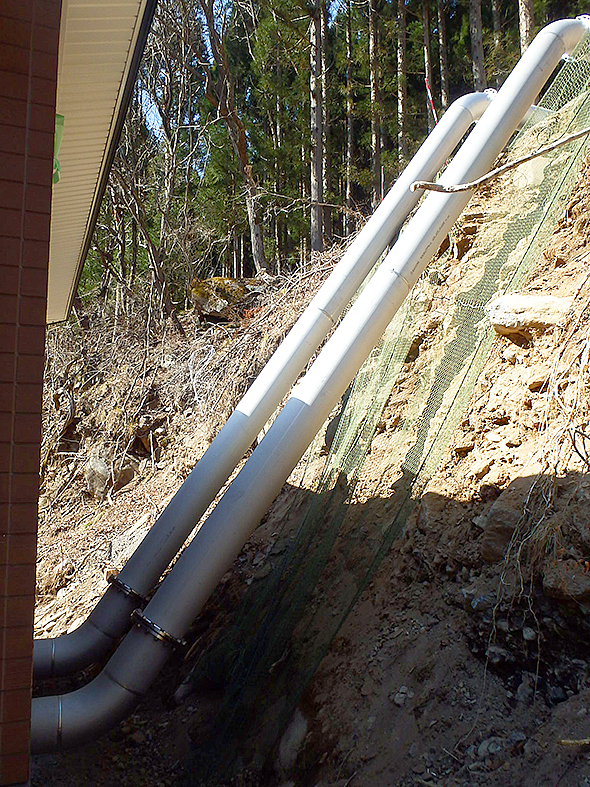

8.FRPM管配管状況

9.取水部ステンレス配管全景を軽量盛土上部より撮影

2018.4.5

2018年4月5日現在の施工状況です。

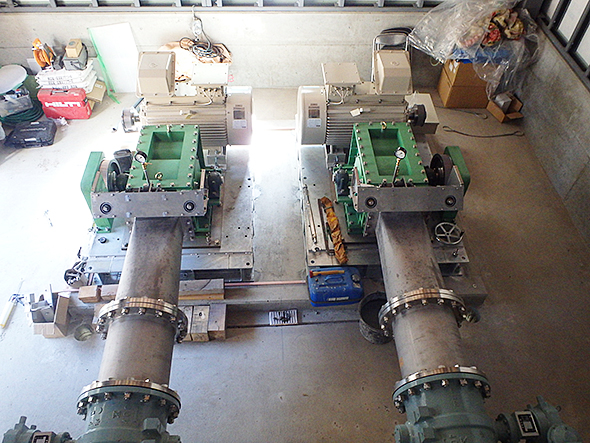

1.発電機・水車の設置状況

2.バルブ・水車・発電機

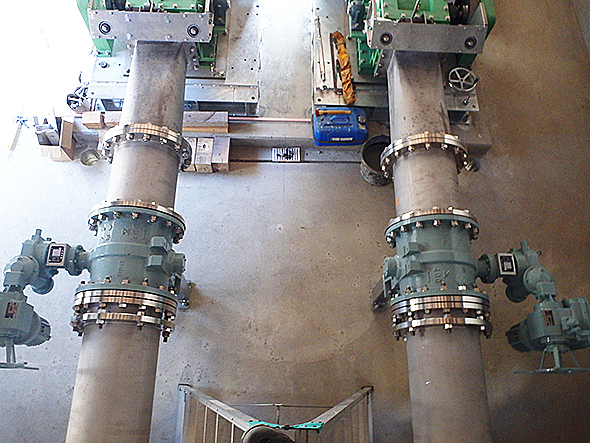

3.Φ400電動バルブ設置状況

4.発電所への導水管引込状況

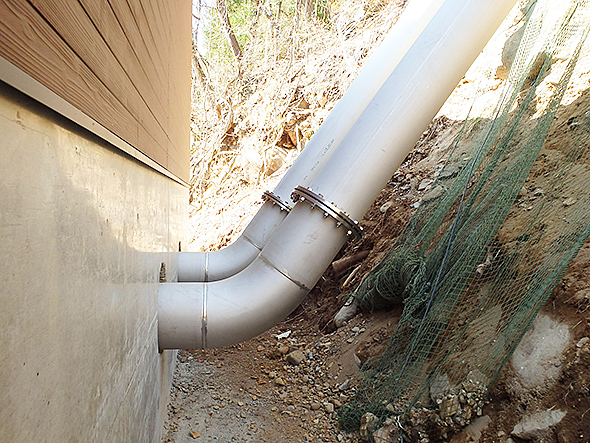

5.発電所への導水管引込状況

6.発電所への導水管引込状況

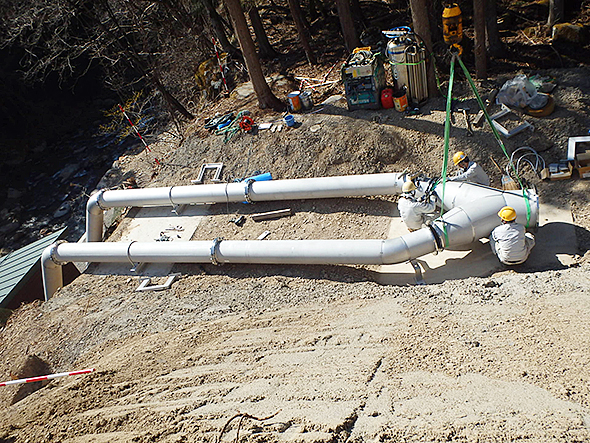

7.Y字導水管設置状況

2018.3.27

2018年3月26日現在の施工状況です。

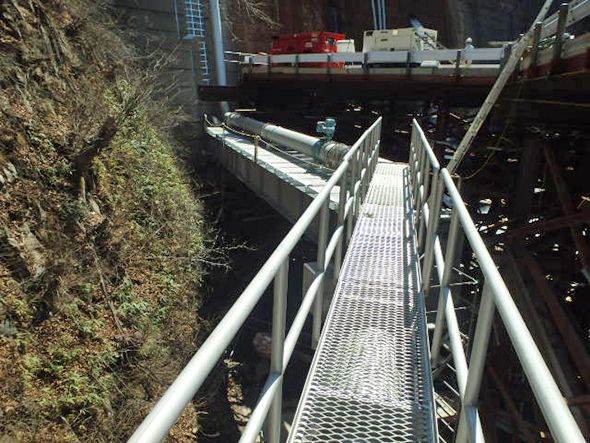

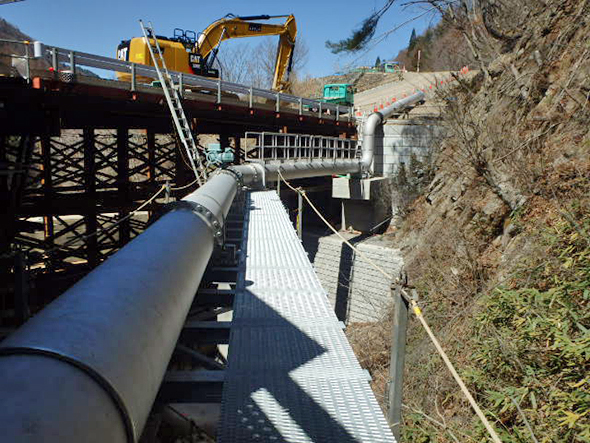

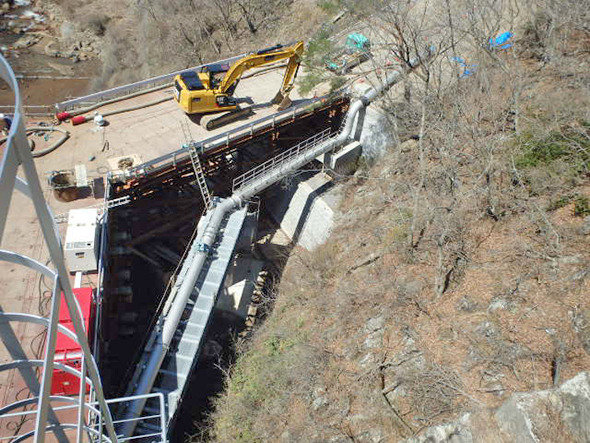

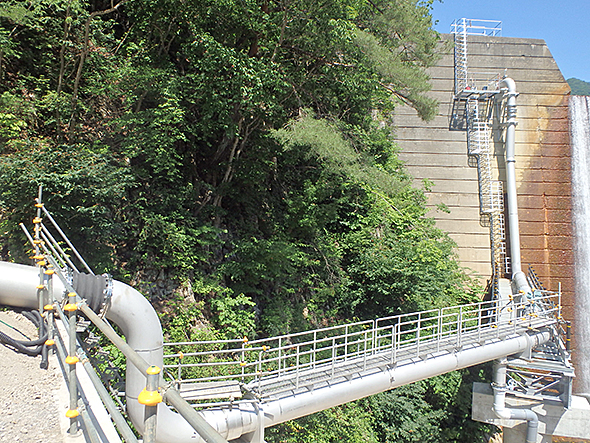

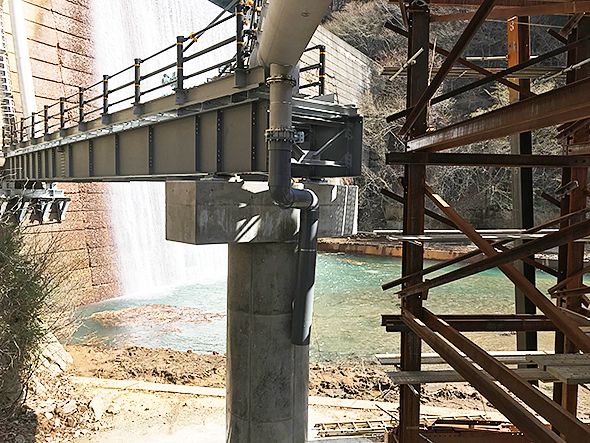

1.水管橋とステンレス配管

2.水管橋からステンレス配管Φ600バルブ付近

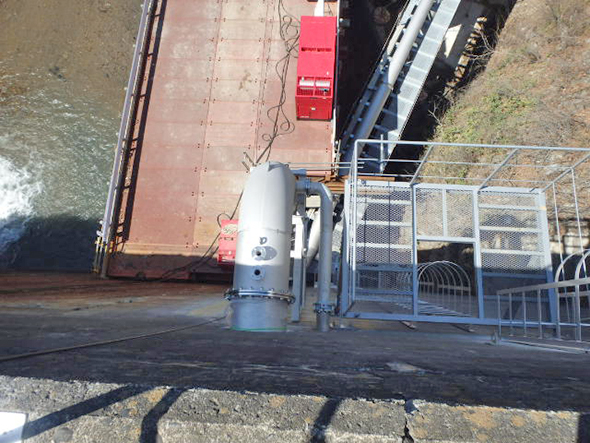

3.取水部ステンレス配管を堰堤上より撮影

4.水管橋とステンレス配管を堰堤上より撮影

2018.3.12

2018年3月12日現在の施工状況です。

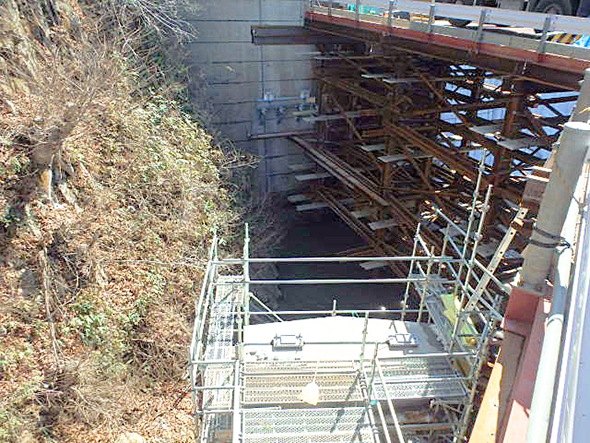

1.取水部ステンレス配管

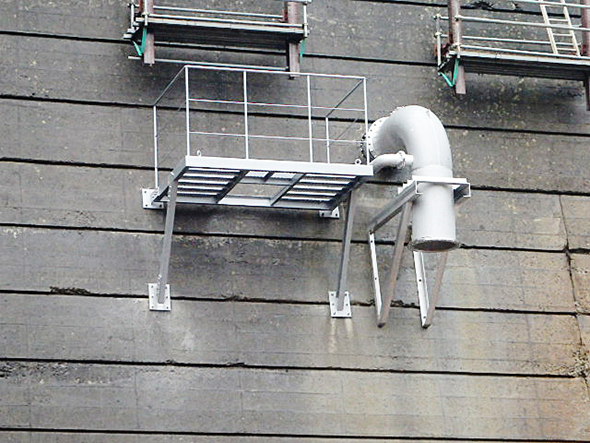

2.バルブ作業用ステージ

3.橋桁支承取付

4.発電所建屋足場解体

2018.3.6

2018年3月3日現在の施工状況です。

1.堤体削孔用架台

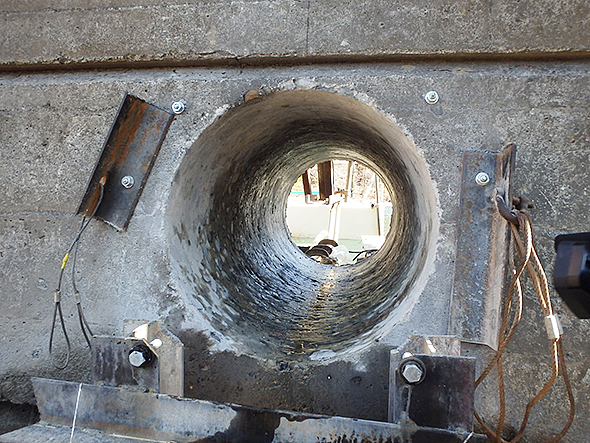

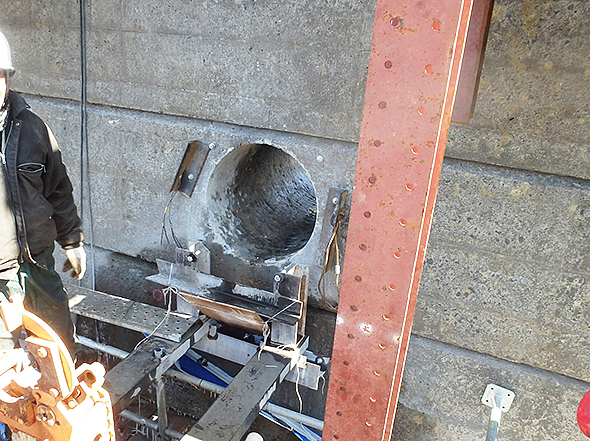

2.Φ600用堤体削孔完了

3.堤体下流側より上流側を覗く

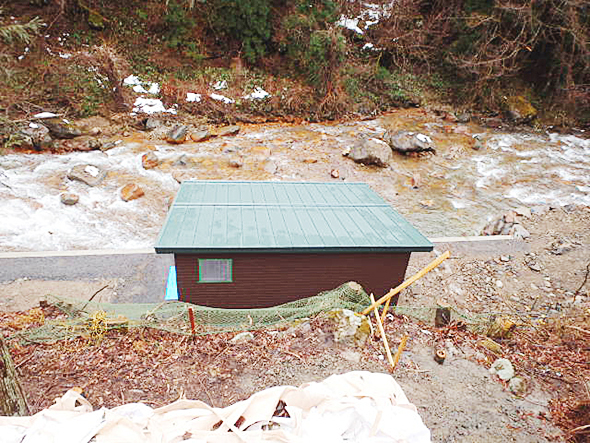

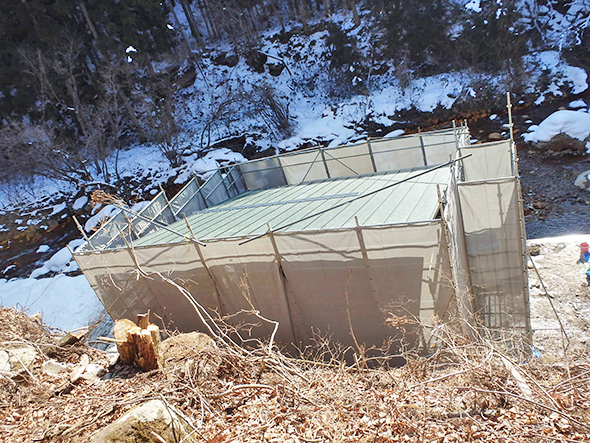

4.発電所屋根完成

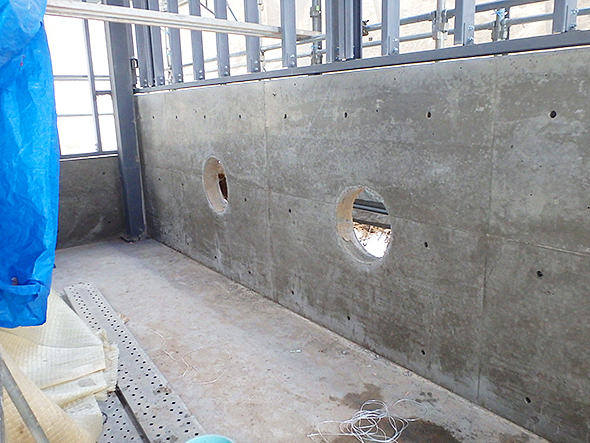

5.発電所配管貫通予定箇所

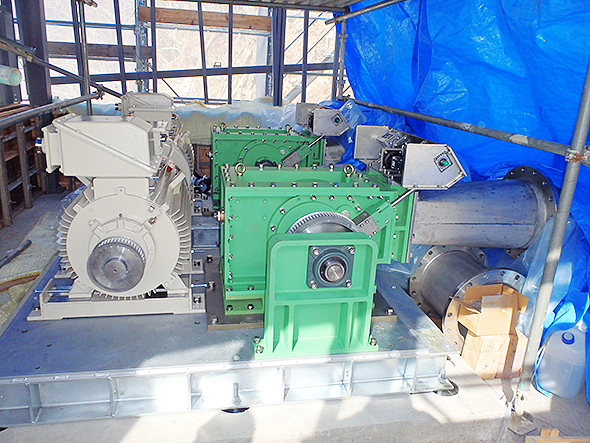

6.水車・発電機搬入

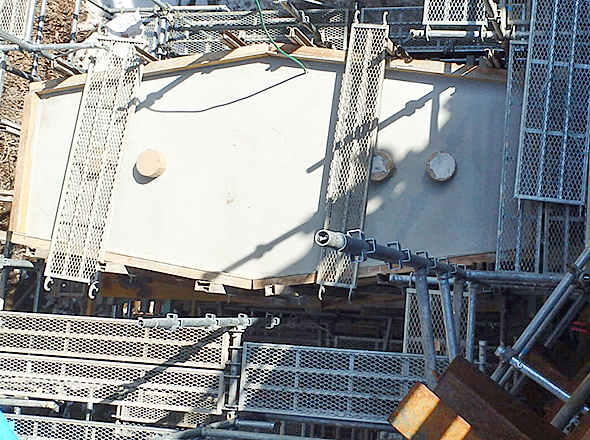

7.橋脚上部

2018.2.16

2018年2月16日現在の施工状況です。

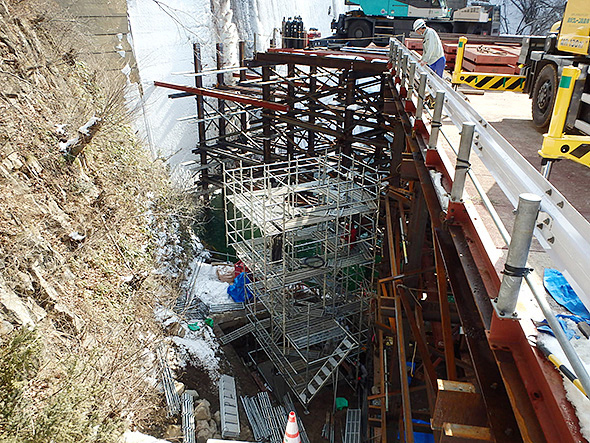

1.橋脚施工用足場

2.橋脚養生シート

3.発電所鉄骨組立

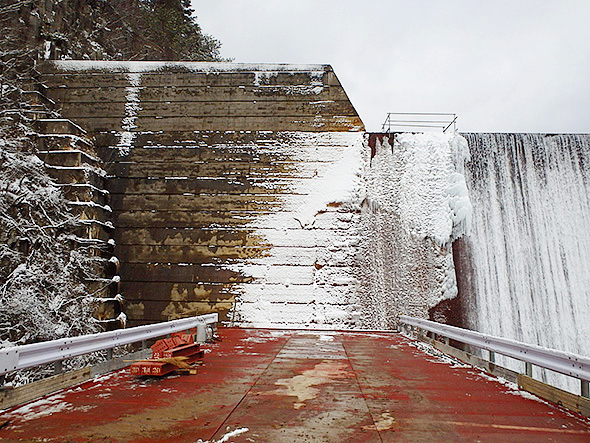

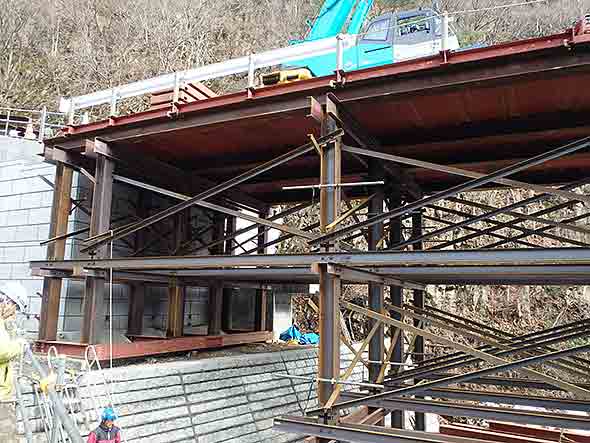

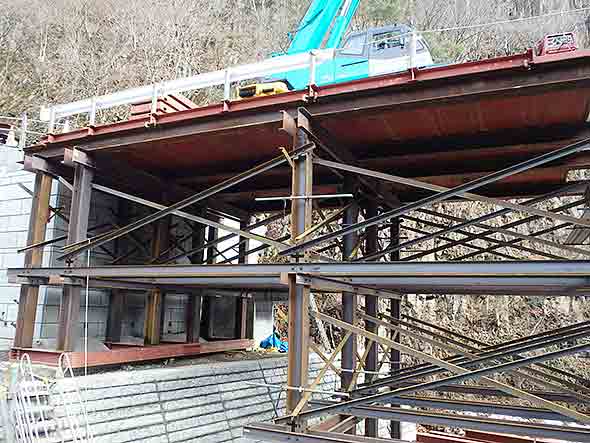

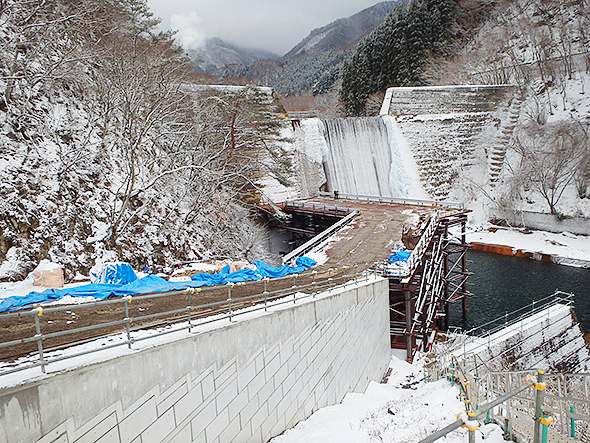

4.仮設構台完成

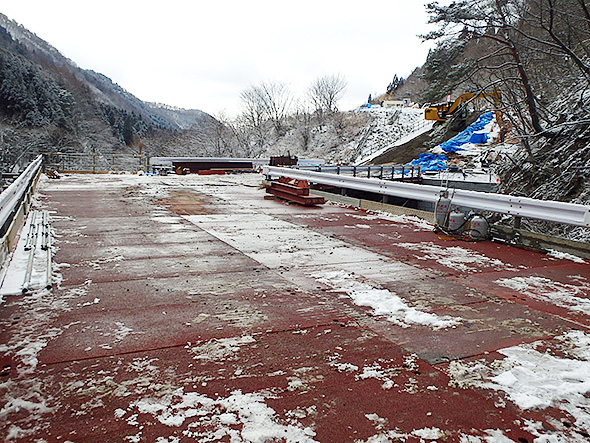

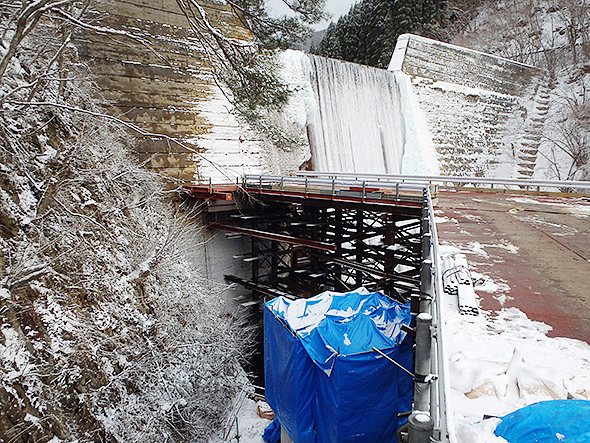

5.軽量盛土部より仮設構台を撮影

6.仮設構台上部工堰堤取付部分

7.仮設構台先端部分より撮影

8.仮設構台堰堤取付部分

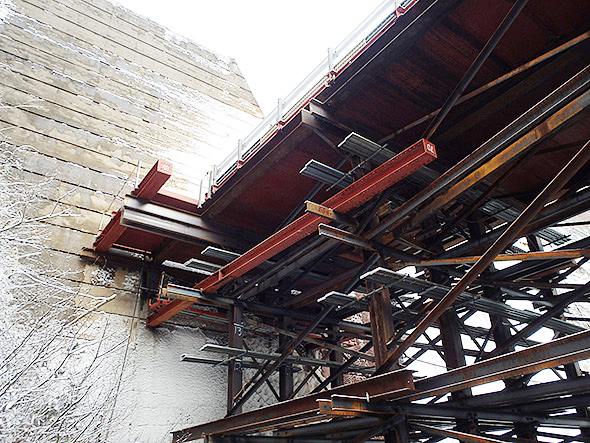

2018.02.16

2018年2月13日現在の施工状況です。

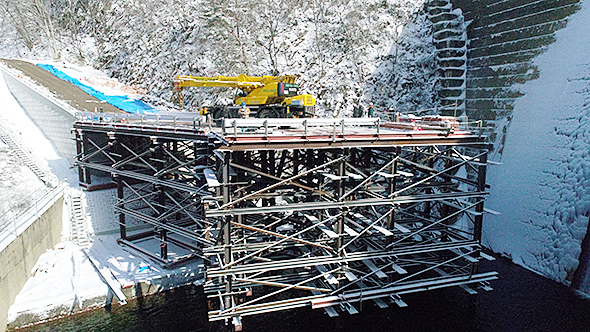

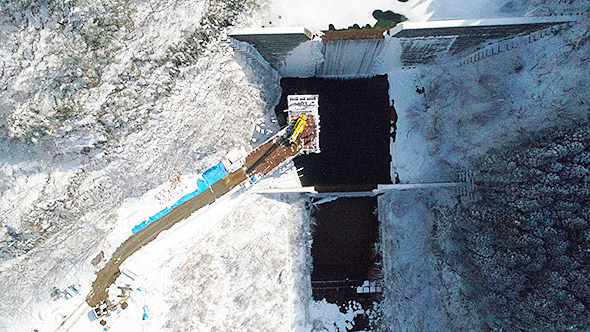

1.仮設構台を上空より

2.仮設構台を側方より撮影

2018.2.6

2018年2月1日現在の施工状況です。

1.仮設構台を上部より

2.仮設構台を仮設通路より撮影

3.仮設構台

4.仮設構台曲部

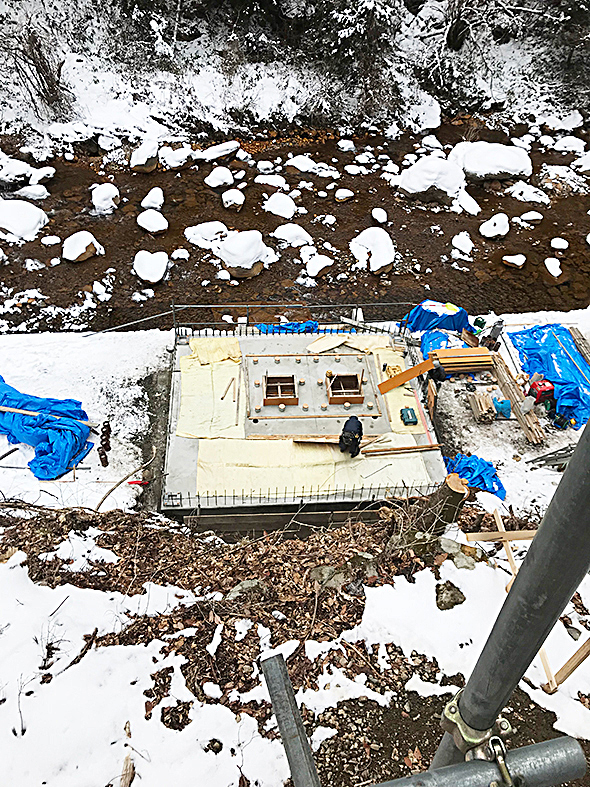

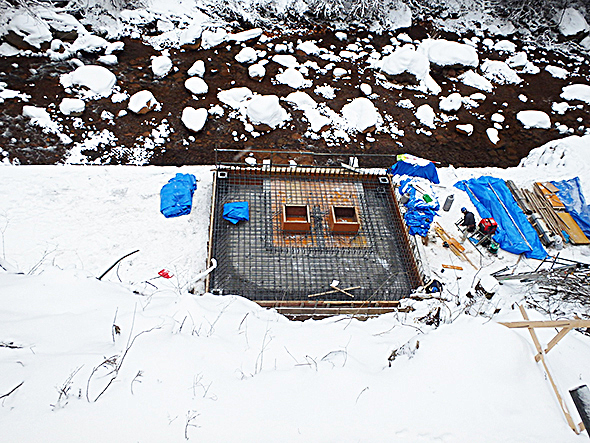

5-1.発電所床鉄筋工事

5-2.発電所床板打設完了

2018.1.22

2018年1月19日現在の施工状況です。

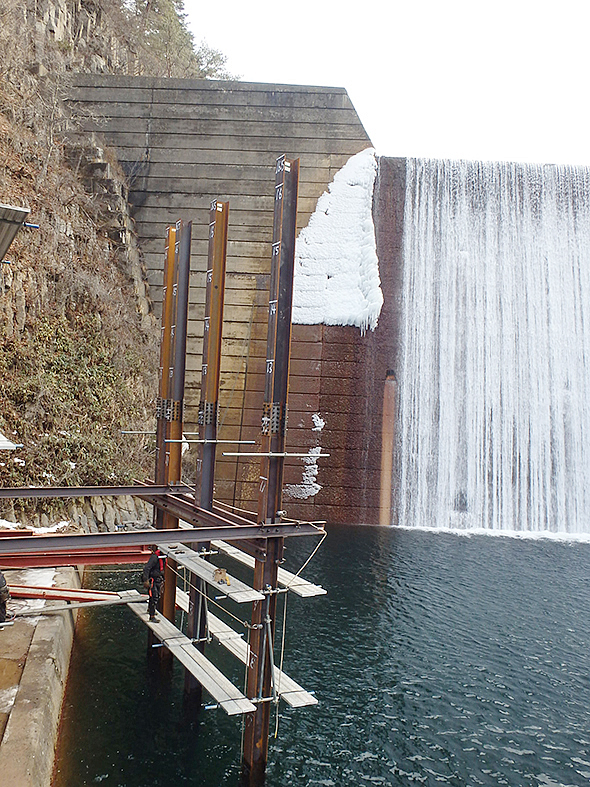

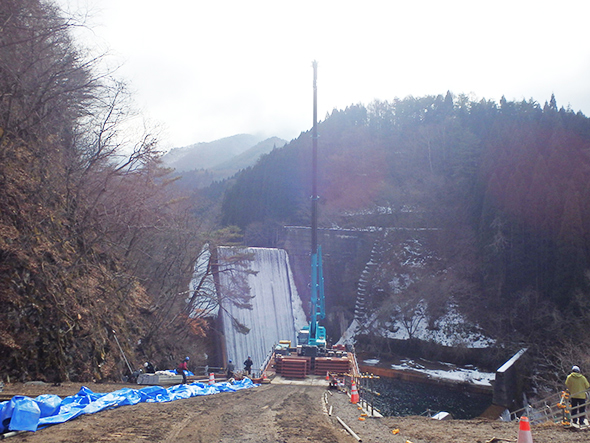

1.仮設構台を上部より望む

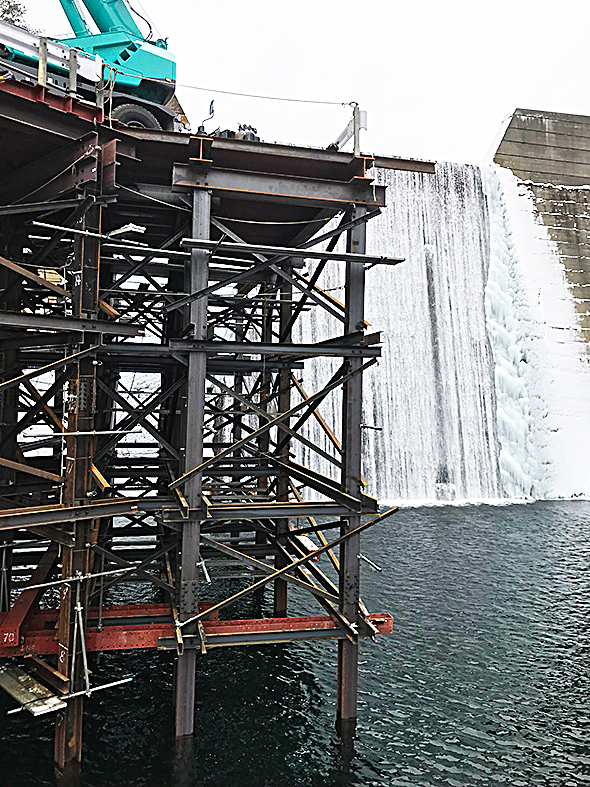

2.副提上より仮設構台

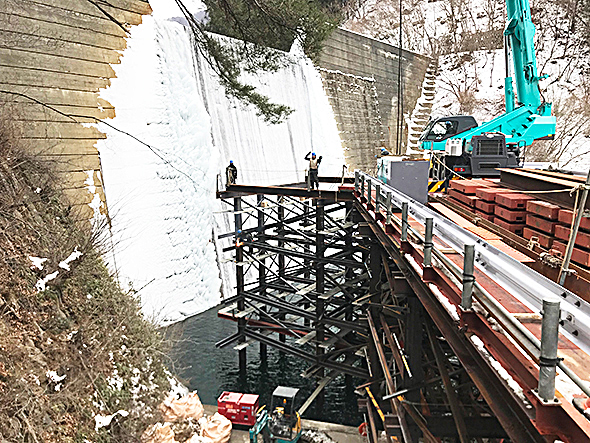

3.副提上より仮設構台先端部

4.副提上より仮設構台先端部覆工板

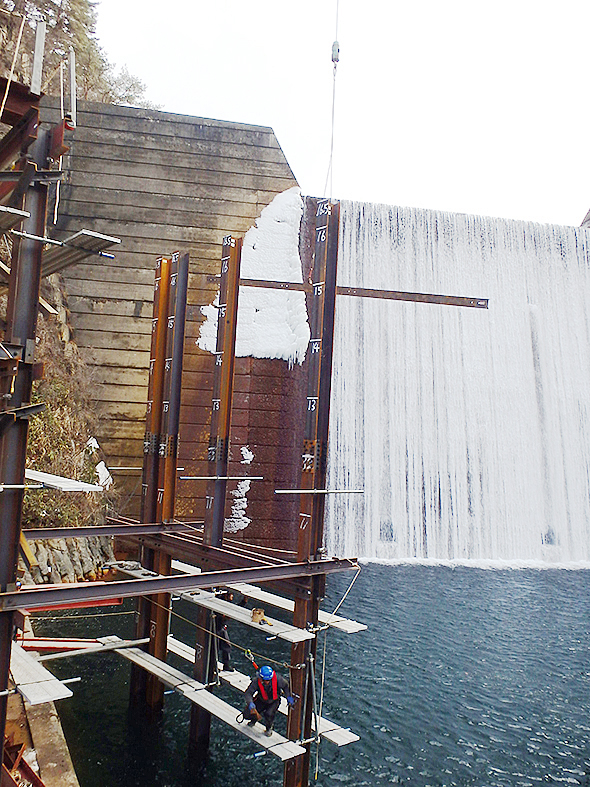

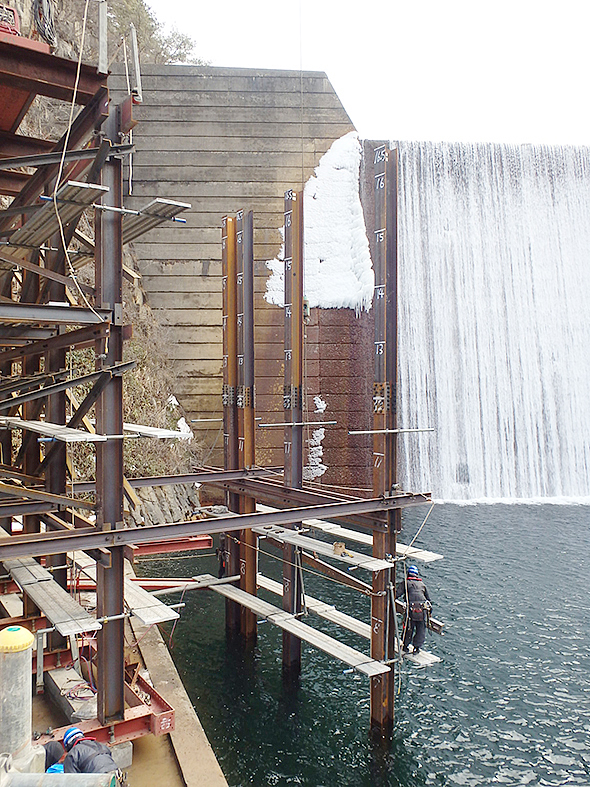

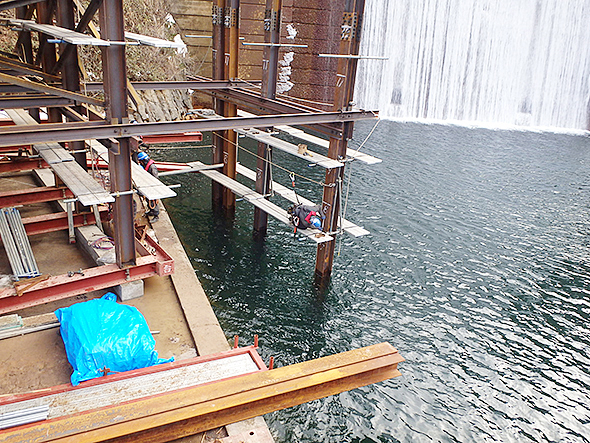

5.先端H鋼水中部分6ｍ

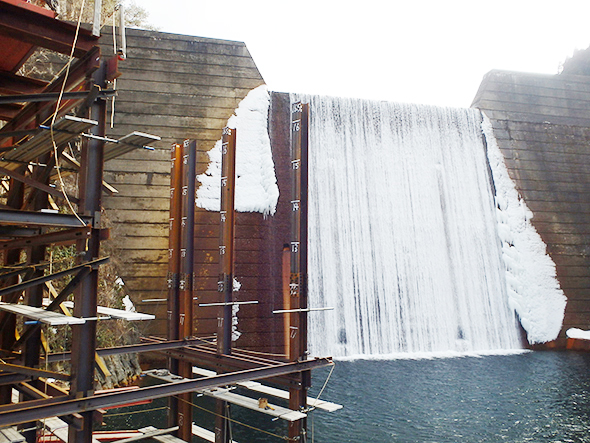

6.H鋼水上部分6ｍ〜16.5ｍ


8.副提上より仮設構台先端部 (2)

9.副提上より仮設構台進入部分及びEPS盛土部分

10.副提上より仮設構台進入部分及びEPS盛土部分 (2)

11.副提上より仮設構台動画

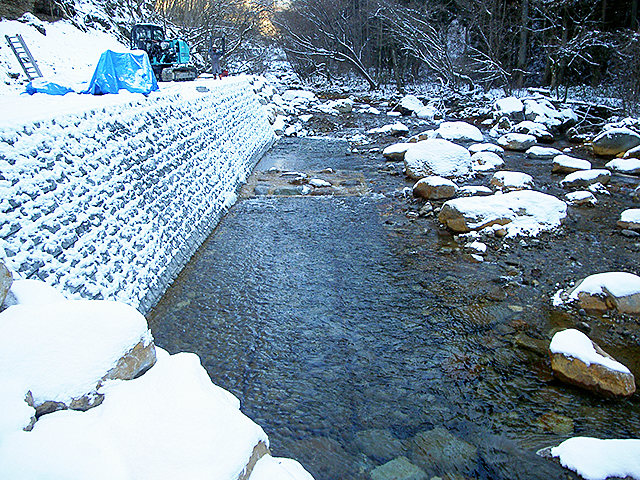

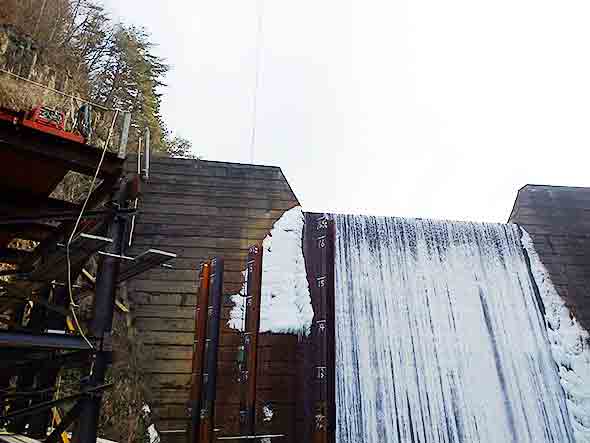

12.鳴岩堰堤

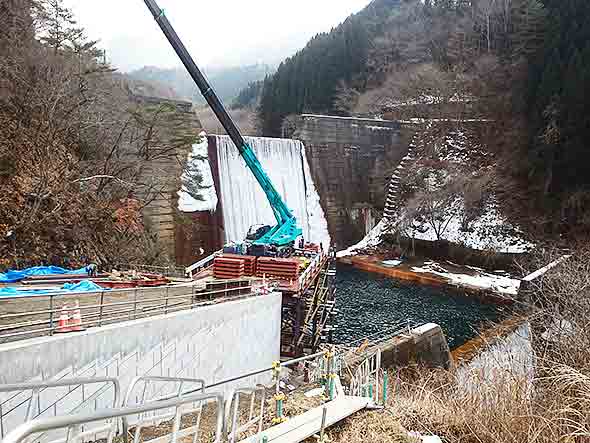

13.EPS盛土部分と仮設構台の取付部分を上部より望む

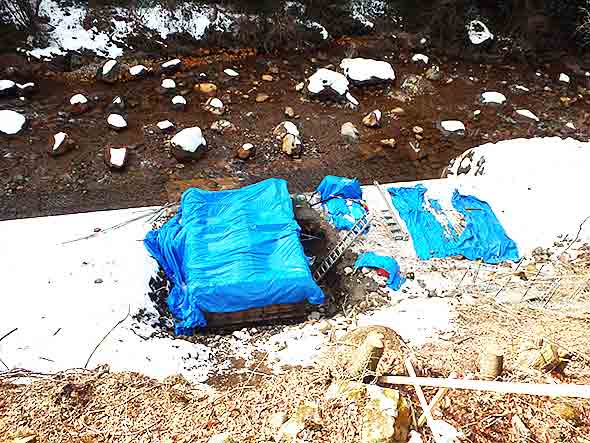

14.発電所地下壁部分コンクリート養生状況

15.北の沢合流部分

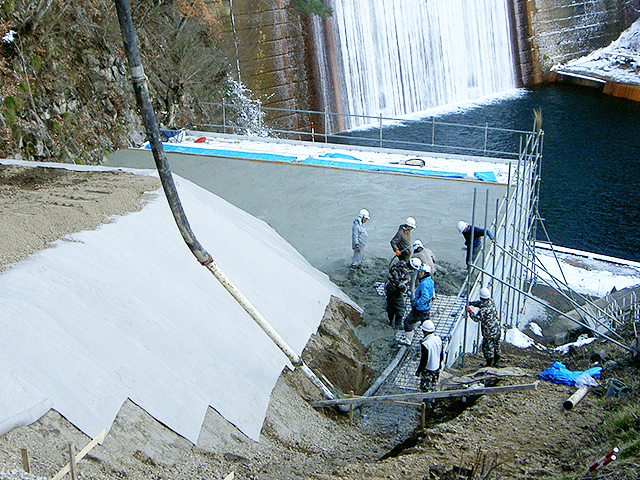

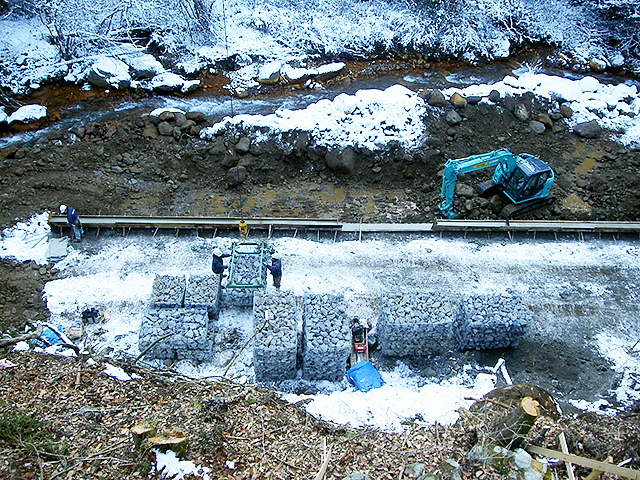

2018.1.12

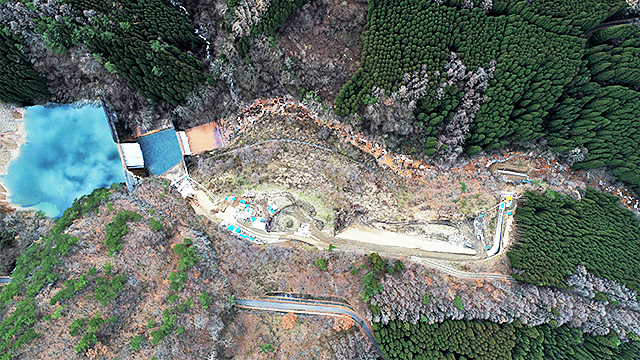

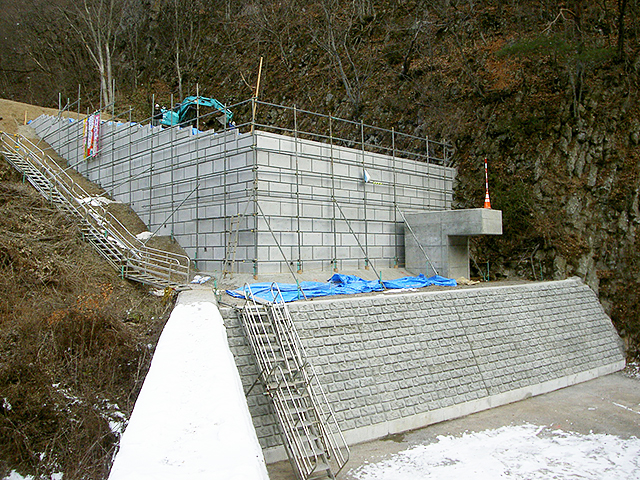

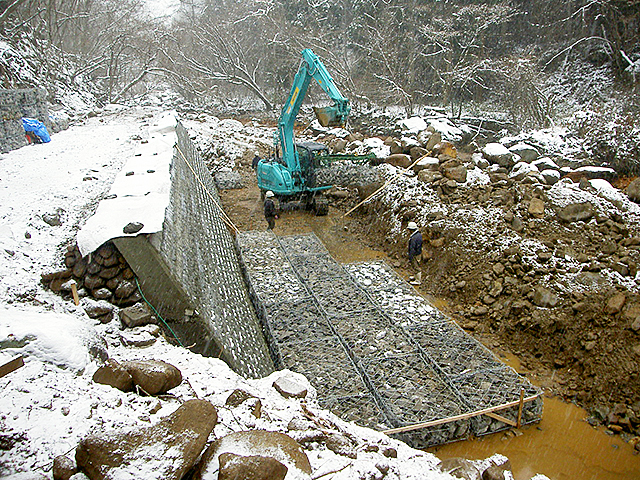

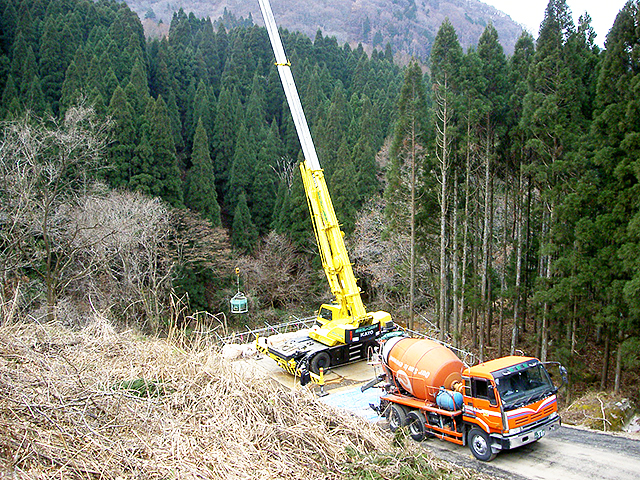

2018年1月9日現在の施工状況です。
